Produkto apžvalga

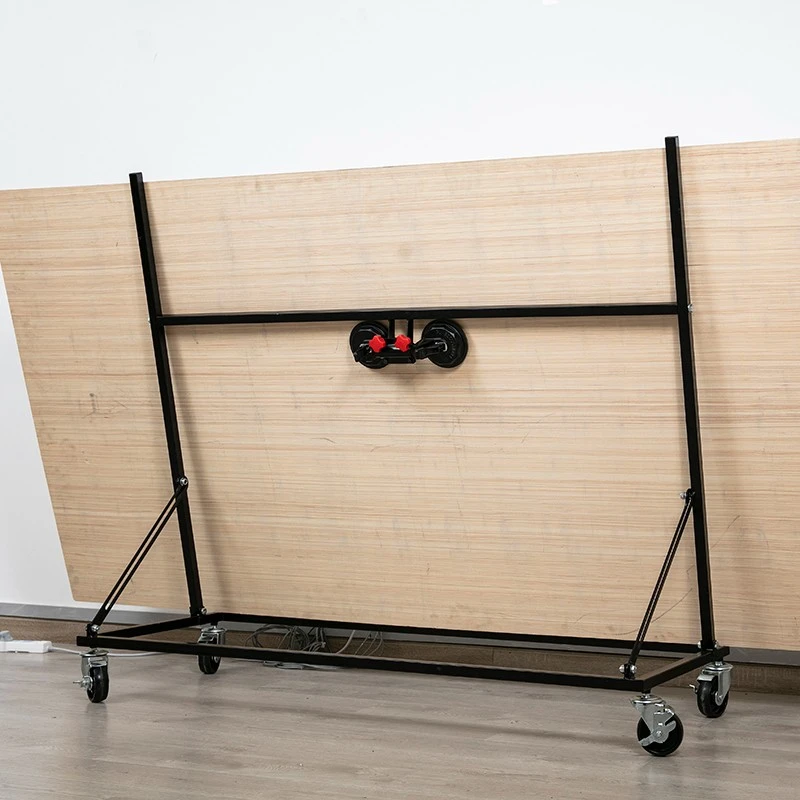

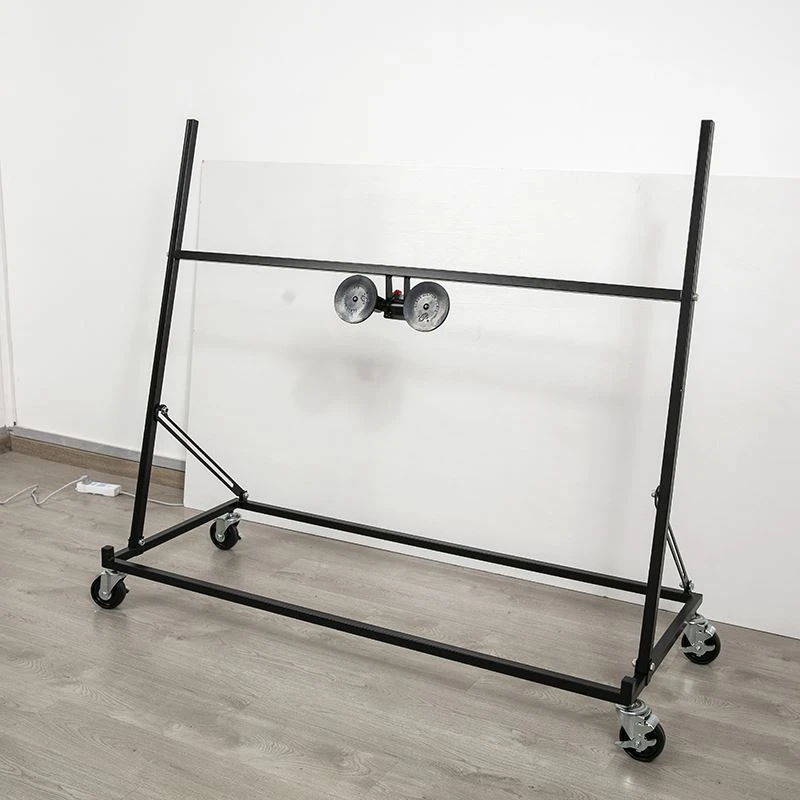

TheDidelio formato plytelių plokščių vežimėlisyra ratinė transportavimo sistema, skirta didelių gabaritų keramikos ar porceliano plokščių perkėlimui ir išdėstymui darbo vietose.
Techninės specifikacijos
| Parametras | Metrinė vertė | Inžinerinė informacija ir pastabos |
|---|---|---|
| Maks. Apkrova | 260 kg | Saugos koeficientas 1,5:1 perkrova-išbandyta. |
| Maks. Suderinamas plokštės dydis | 3200 × 1600 mm | Tinka daugumai didelių{0}}formatų porceliano plokščių ir natūralaus akmens plokščių. |
| Suderinamas plokštės storis | 3-20 mm | Suderinamas su itin plonomis{0}}porceliano plokštėmis ir storesnėmis akmens medžiagomis. |
| Siurbtuko konfigūracija | 6 × Ø200 mm | Įrengtas nepriklausomas vakuumo saugos matuoklis. |
| Siurbimo taurės medžiaga | NBR guma | Pramoninė -klasės nitrilo guma su ne-žymiu kontaktiniu paviršiumi. |
| Rėmo medžiaga ir procesas | Q235 anglinis plienas | Stačiakampio plieno vamzdžio konstrukcija su robotizuotu suvirinimu. |
| Paviršiaus apdorojimas | Miltelinis dažymas | Korozijai{0}}atspari apdaila, tinkama reiklioms darbo vietos aplinkoms. |
| Ratuko specifikacijos | Ø125 mm Sunkios{1}}apkrovos | PU ratai; 2 pasukami ratukai su dvigubais stabdžiais ir 2 fiksuotais ratais. |
| Pakreipimo kampų diapazonas | 0 laipsnių – 90 laipsnių | Palaiko horizontalų plokščių paėmimą ir vertikalią padėtį. |
| Grynasis svoris (įranga) | 36 kg | Optimizuotas svorio{0}}ir tvirtumo{1}}santykis, kad būtų lengviau valdyti ir transportuoti. |
Konstrukcijų sauga ir inžinerija
- Struktūrinė karkaso konstrukcija
25 × 25 mm plieniniai vamzdžiai atlaiko iki 260 kg apkrovas plokštes transportuojant.

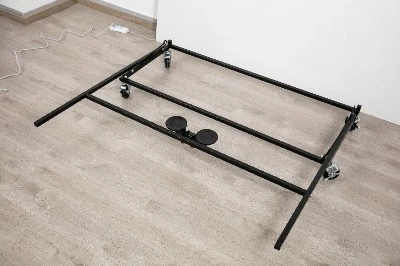

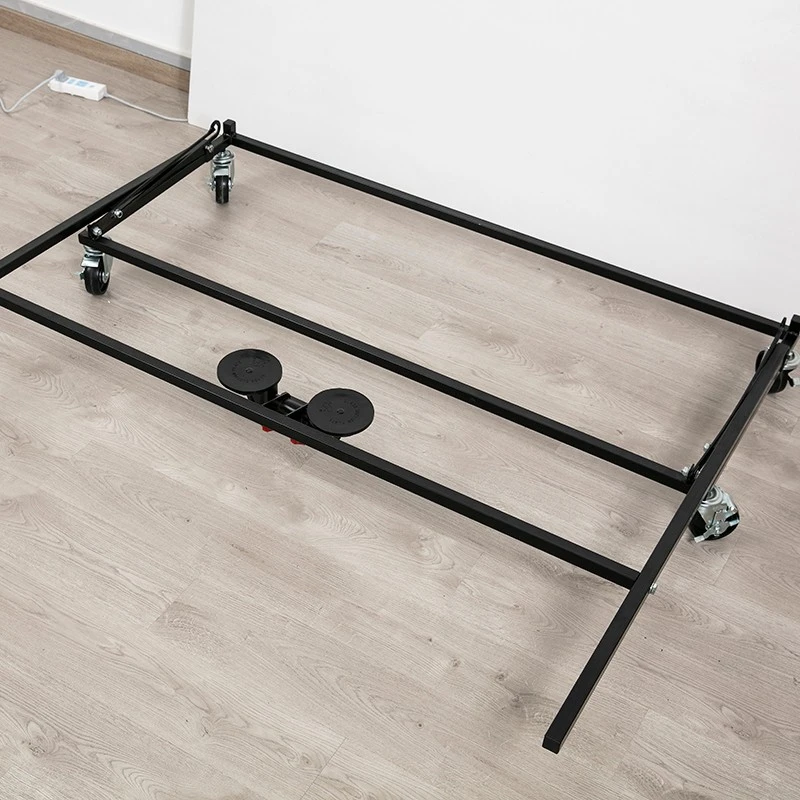

- Sulankstomas laikymo dizainas
120 × 60 cm sulankstomas rėmas su nešiojimo krepšiu sumažina sandėliavimo ir transportavimo vietos poreikį.
- 360 laipsnių besisukantys ratukai
Poliuretano pasukami ratukai palaiko judėjimą ir padeda apsaugoti užbaigtus grindų paviršius.
- Keturių{0}}ratų stabdymo sistema
Integruoti ratų užraktai apsaugo laikiklį pakrovimo, iškrovimo ir padėties nustatymo metu.
- Sunkios{0}}siurbimo taurės
Siurbtukai padeda išlaikyti plokštes tinkamoje padėtyje atliekant tvarkymo operacijas.
Atitiktis ir kokybės kontrolė
| Kokybės užtikrinimo protokolas | Techninės apžiūros ir vertinimo metodas |
|---|---|
| ✓ Vežimėlio perkrovos modeliavimas | Hidraulinis bandymas patvirtina rėmo veikimą esant 1,5 × vardinei apkrovai. |
| ✓ Važiuoklės suvirinimas NDT | Ultragarsinis patikrinimas patikrina suvirintų jungčių vientisumą. |
| ✓ Siurbtuko slėgio bandymas | Vakuumo išlaikymas stebimas atliekant 24 valandų laikymo testus. |
| ✓ Gumos kietumo patikrinimas | Durometro bandymas patvirtina elastingumą ir mišinio konsistenciją. |
| ✓ Ratuko stabdžių sukimo momento įvertinimas | Dinaminis bandymas patvirtina stabdymo veikimą esant apkrovai. |
| ✓ Vamzdžio sienelės storio matuoklis | Skaitmeniniai matavimai patvirtina plieninio profilio matmenų nuokrypius. |
Gamybos ir tiekimo pajėgumai
- Plieninių vamzdžių pjovimas lazeriu
CNC pjovimas lazeriu apdoroja kvadratinius plieno vamzdžius iki nurodytų matmenų.
- Rėmo suvirinimas robotu
Robotinės suvirinimo sistemos užtikrina vienodą suvirinimo kokybę visose konstrukcijose.
- Siurbtuko komponentų mazgas
Montavimo darbo vietos naudojamos siurbtukų sistemos įrengimui.
- Gamybos pajėgumai
Specializuotos medžiagų krovimo įrangos linijos per mėnesį pagamina iki 3000 vežimėlių vienetų.
- Važiuoklės surinkimo Jig standartizavimas
Surinkimo įrenginiai tikrina ratų ir rankenų išlygiavimą gamybos metu.
DUK
Kl .: Kaip rėmas atsparus korozijai sandėliuojant lauke?
A: Visi konstrukciniai plieno komponentai padengiami pramoniniu milteliniu būdu, kad būtų išvengta oksidacijos dėl drėgmės poveikio.
Kl.: Ar galima pakeisti{0}}nežyminčius siurbtukus, kai jie nusidėvėję?
A: Taip, vakuuminiai mazgai pasižymi moduliniu dizainu, kad būtų galima greitai pakeisti vietoje naudojant standartinę aparatinę įrangą.
Kl.: Kaip supakuojami vienetai, kad būtų išvengta žalos pervežant jūra?
A: Rėmai supakuoti numuštoje formoje į sustiprintas dėžutes ant eksporto padėklų.
Kl.: Ar pakaitinius ratukus galima lengvai prižiūrėti?
A: Važiuoklėje naudojami standartizuoti pramoniniai ratukų laikikliai, todėl lengva įsigyti suderinamus atsarginius ratus.
